На схеме КИПиА каждый прибор имеет своё обозначение и понятную связь со шкафом управления. На объекте между ними появляются десятки метров трасс, коробки, вводы, маркировка и смежное оборудование. Именно на этих участках чаще всего и возникает лишняя работа, если монтаж ведётся без общей логики.
Начинайте с перечня точек
До монтажа полезно сверить фактическое оборудование с проектом: какие приборы установлены, где они находятся, куда должны подключаться и готовы ли места для монтажа.
Если часть технологического оборудования ещё не установлена, это нужно учитывать в последовательности работ. Кабель можно проложить заранее, но конечное положение трассы должно соответствовать будущей точке подключения.
Трасса должна быть понятной от прибора до шкафа
Кабели КИПиА проходят через лотки, короба, помещения и технологические зоны. У каждого участка есть свои ограничения. Важно заранее понимать, где проходит общая трасса, а где кабель отделяется к конкретному прибору.
При наличии силовых линий рядом с сигнальными цепями монтаж выполняют в соответствии с проектными решениями по их размещению и разделению.
Маркировка экономит время позже
Пока монтируется один прибор, назначение кабеля очевидно. Когда их десятки, память перестаёт быть инструментом. Понятная маркировка кабелей, жил и точек подключения нужна уже в процессе монтажа.
Хорошая схема работы простая: кабель идентифицируется одинаково на трассе, возле прибора и в месте подключения.

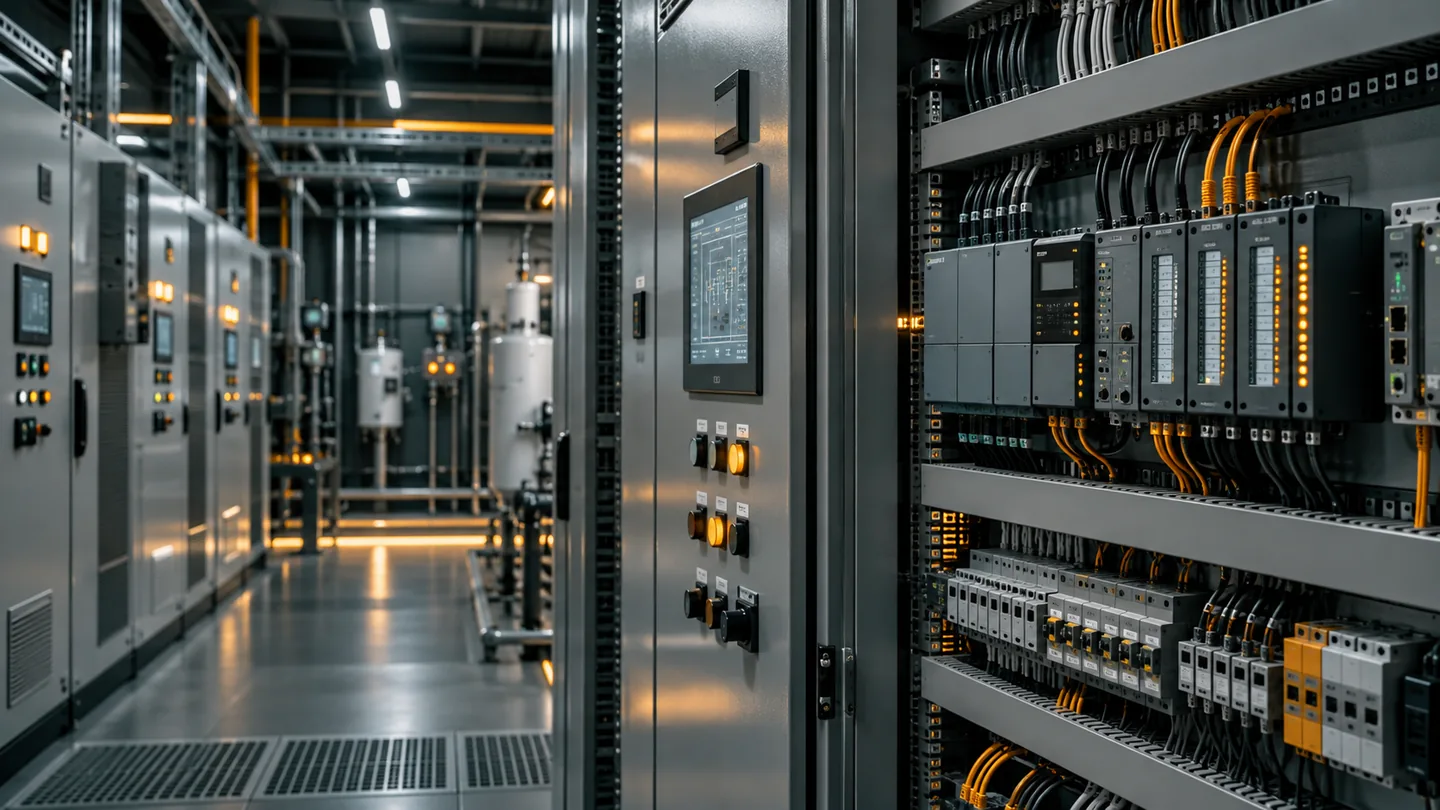

Шкаф управления нужно готовить параллельно
Полевой монтаж и работа со шкафом нельзя рассматривать как независимые задачи. К моменту подключения должны быть понятны кабельные вводы, клеммы и назначение каждой цепи.
Если шкаф уже установлен, проверяют доступ к нему и возможность нормально завести кабели. Если установка ещё впереди, учитывают, откуда придут трассы и сколько места понадобится для подключений.
Что проверить перед завершением участка
- соответствие приборов проектным позициям;
- маркировку кабелей и подключаемых цепей;
- правильность маршрута и крепления кабеля;
- состояние вводов в приборы и шкафы;
- соответствие подключений схемам;
- доступ к оборудованию для дальнейшего обслуживания.
Чем аккуратнее собрана физическая часть КИПиА, тем проще последующие проверки. На больших объектах порядок в трассах и маркировке влияет на работу не меньше, чем само оборудование.
